Aus der Sicht des 200Hz Resonanzkreises: Wodurch unterscheidet sich für ihn deine "Flanke" vom 200Hz Sinus?

In der Anregeart, die Flanke regt kurz und kräftig an, der Sinus ständig und gemächlich.

Also gar nicht. 200Hz im 200Hz Resonator sind 200Hz. Wenn du nur das Signal vom 200Hz Resonator hast, weißt du über die Anregung nichts.

Wie kommst denn auf diese schiefe Brett?
Aus dem Verhalten das der angeregte Resonanzkörper zeigt kannst du auf dessen Anregeart schliessen auch wenn du die Anregung nicht kennst.

Kurt

In der Anregeart, die Flanke regt kurz und kräftig an, der Sinus ständig und gemächlich.

Also gar nicht. 200Hz im 200Hz Resonator sind 200Hz. Wenn du nur das Signal vom 200Hz Resonator hast, weißt du über die Anregung nichts.

In der Anregeart, die Flanke regt kurz und kräftig an, der Sinus ständig und gemächlich.
Wie stark die Anregung auf den Resonanzkreis einwirkt hängt von der Kopplung zur Anregequelle ab.
Hier ist es der 100 pF-Kondensator. Bei einer steilen Flanke ist er sehr niederohmig (Xc gering), bei Sinusanregung nicht mehr, denn da ist sein Xc bedeutend höher.

Ich kann auch Widerstände anstatt der C reinlegen, geht auch, jedoch ergibt sich dann eine grössere/andere Dämpfung als bei den Cs, denn die Cs sind ja in ihrem Scheinwiderstand veränderlich.

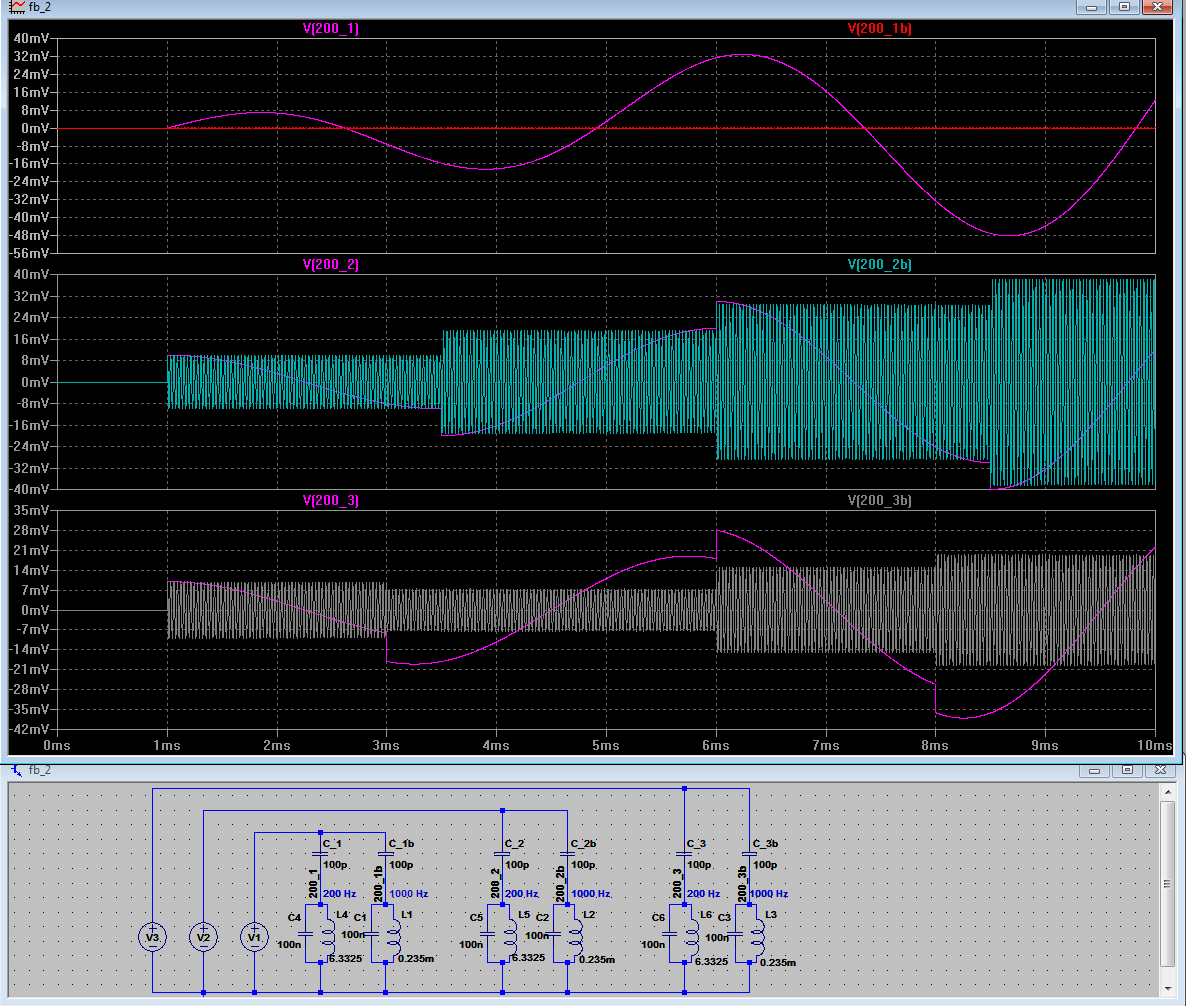

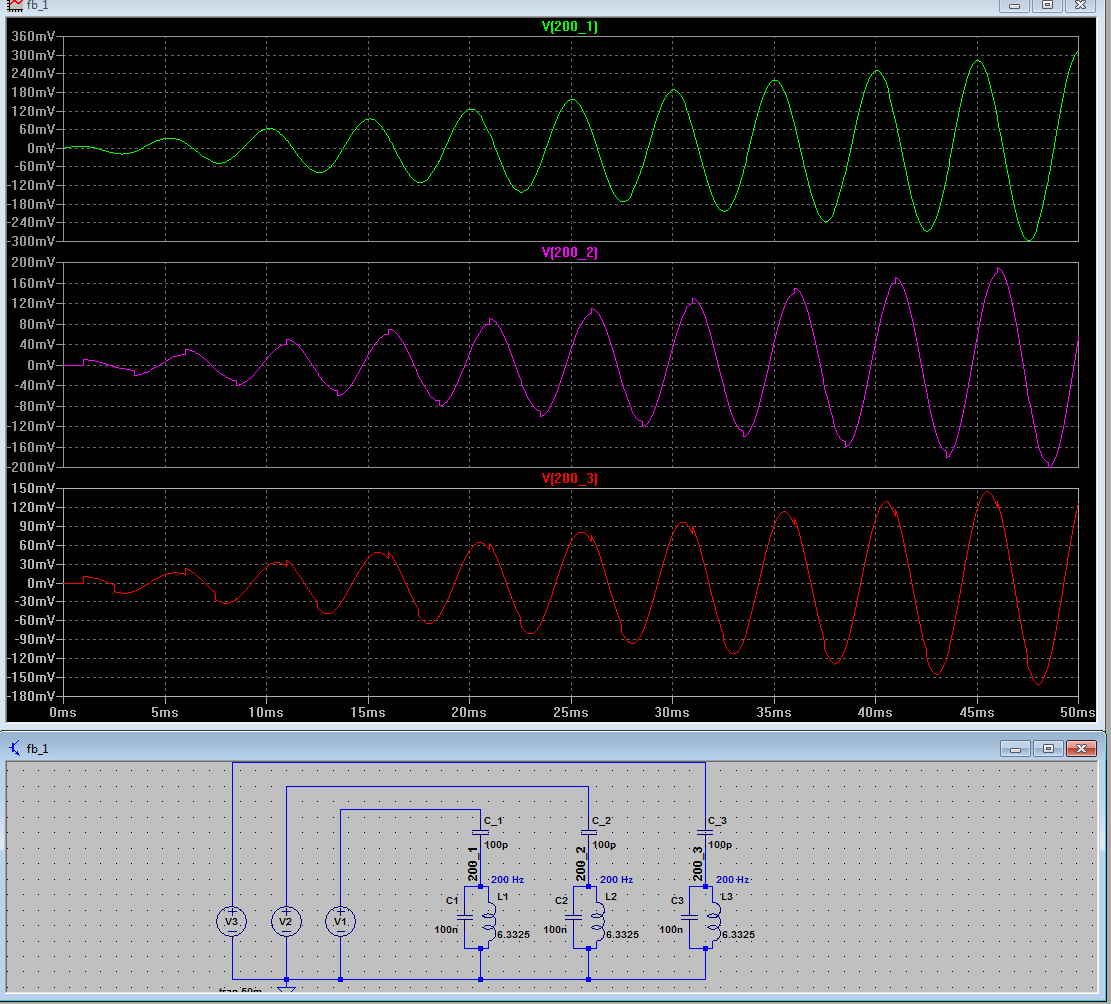

Auch Schalter kann man noch hernehmen, in den von Schief eingestellten Zeichnungen wurde das getan.

Der Unterschied ist ja bei der ersten Flanke zu sehen, da werden alle vorhandenen Resonanzkreis in Schwingung versetzt und schwingen weiter wenn keine weiteren Impulse mehr kommen, bei kurzer Sinusanregung (wenige Schwingzyklen) brechen alle anderen, ausser der passenden Resonanzschwingung gleich wieder zusammen.

Kurt
