Interessant - wo kommt die neue Frequenz her?
Du schießt Dir ein Eigentor nach dem anderen. Dein "Bandpass" ist zwar nur ein simpler Schwingkreis (netter Trick von Dir), aber es ist dennoch ein passiver Schwingkreis - der kann nix erzeugen was nicht zuvor durch die entsprechende Eigenfrequenz angeregt wird.

Also liegt die von Dir im Bild dargestellt Frequenz schon vor dem Schwingkreis - also vor C1 - an.

Hier hast du deinen Sinus



Kurt

Wo gehen die Signale dann hin nachdem sie erzeugt wurden

In deinen Kondensator, oder was

Du meinst sicherlich: wo kommt das Sinussignal mit der dritten Oberwelle her
ist doch ganz einfach, es wird im Serienresonanzkreis erzeugt.



Du kannst schon die Tore auseinanderhalten, oder?



Du warst ja nicht in der Lage festzulegen wie der ausschaut, nur dass es die selbe Frequenz wie beim Rechtecksignal sein soll und ein Sinussignal daraus entstehen soll.
Darauf hin hab ich den genommen der beim Wiki als Bandpass drin ist.



Hast du schon mal einen gesehen der aktiv ist?



Tja fallili, da must du deine Vorstellungen wohl korrigieren müssen.




Was heisst das?


Was ist eine in Bild dargestellte Frequenz???

Was ist eine Frequenz?

Falls du damit meinst dass die am Ausgang des Serienresonanzkreises anliegende Sinusschwingung schon links am Schwingkreiskondensator anzuliegen hat, dann muss ich dich enttäuschen.

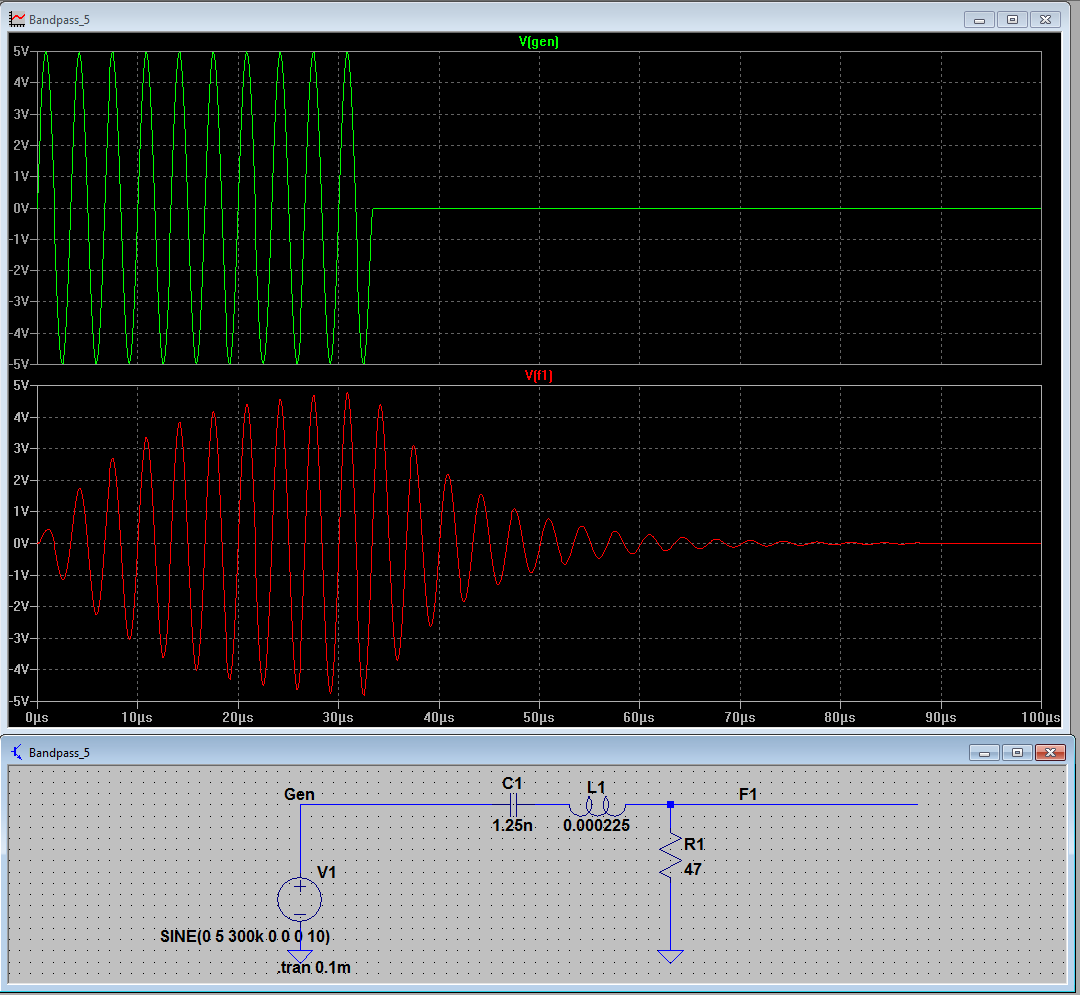

Schau dir halt den Schaltplan an, da ist sichtbar welche Signale geplottet sind und wo die anliegen.

Kurt

Omeiomeiomei, es ist zum Kuuuuugelllln welche Fragen und Ansichten da hier auftauchen.
Hast du nicht kapieeeeert dass bei LT verlustlose Resonanzkörper angenommen werden, wenn du welche willst die verlustbehaftet sind dann sags, dann setze ich die entsprechenden Verbraucher dazu.
Dann kannst du sehen wohin die "Signale", besser gesagt, deren Leistung, verschwindet.

Kurt

Was sind gekoppelte Laser?
Du meinst wohl viele davon die alle in eine Richtung strahlen.
Und wie soll ich Sägezähne machen und auf welches Gitter soll ich sie schicken?

Kurt

Und was schliesst du daraus?

Kurt

Dann sollten sie also in dem Ding was du Rechtecksignal nennst drine sein, bzw. warum sind sie dann nicht dort

Was willst du eigentlich?

Was soll denn dort im Rechtecksignal drinnen sein?


Kurt

Tja, wenn Du nicht mal den Unterschied zwischen aktiven und passiven Schaltungselementen nicht kennst wird's natürlich schwer.
Dein Pulsgenerator ist etwas aktives - der erzeugt Frequenzen.
Deine C1 L1 Kombination ist passiv, die kann nur auf schon vorhandenes reagieren - in dem Fall auf schon vor C1 anliegende Frequenzen
Und da du "geschickterweise" die Eigenfrequenz der C1 L1 Kombination nicht auf irgendwelche Vielfache des Rechtecksignals auslegst, kriegst auch keine konstante Schwingung am Ausgang.

Wie gesagt - nimm einen Bandpass der auf die 2fach oder 3 fache etc. Frequenz des Rechtecksignals abgestimmt wird und schau was dann rauskommt.
