Märchenwelt Physik, Rechtecksignal

[fb557ec2107eb1d6]

Die 10V Spannungsquelle geht nur drauf, wenn sie mit 1A ein Problem hat. Tausche die 10Ohm Widerstände gegen 10kOhm aus. Argumentation von Kurt bleibt gleich. Dein Argument geht den Bach runter.

1A? Welche Spannungen hat man denn zwischen den Spannungsquellen?

Zwischen U1 und U2 15V, zwischen U1 und U3 15V und zwischen U2 und U3 0V. Strom fließt also definitiv zwischen U1 und U2 und zwischen U1 und U3 jeweils über einen Gesamtwiderstand von 20Ohm also jeweils 0,75A. U1 wird somit mit 1,5A belastet. Wie dem auch sei. Der Strom von jeweils 0,75A fließt in beiden Stromkreisen an allen Stellen gleich und daraus folgt, dass sich die 15V auf alle Spannungsquellen gleichmäßig verteilen, also pro Spannungsquelle 7,5V anfallen. U1 ist damit leicht unterfordert, die beiden 5V-Spannungsquellen aber nicht. Das kann man beheben, indem man die stärkeren Spannungsquellen mit Widerständen auf die Spannungen der schwächsten Spannungsquelle herunter dimmt.

Alles falsch.

[Ernst]

.
.
Wiki.

[Kurt]

R2 und R3 parallel (R2||R3) geschaltet ergeben 5 Ohm. Diese 5 Ohm liegen mit R1 (10 Ohm) in Reihe an einer Spannung von U=U1=10V + U2||U3=-5 = 15V Daraus ergibt sich ein Strom von 1A. Der fließt durch R1, wodurch an diesem 10V abfallen. Der Knotenpunkt befindet sich also auf 0V. an den Widerständen R2 und R3 fallen jeweils 5V ab und in den einzelnen Strängen fließt ein Strom von je 0,5A.

Würde ich meinen wollen.

Du meinst richtig Highway!

Kurt

[Kurt]

Damit ist Kurt widerlegt!

Siehe auch:

Ich weis zwar nicht wo ich irgendwie widerlegt sein soll, aber solange die Schaltung nicht (von allen) verstanden ist hat es keinen Sinn weiterzumachen.

Ist nun allen klar dass hier drei Signale ein viertes Signal erzeugen?

Kurt

[Kurt]

Dann ist deine Zeichnung falsch, du musst alle Spannungen über einen Widerstand mit GND verbinden.

Hat er ja, der Widerstand ist idealisiert unendlich groß, jedenfalls nach seiner Zeichnung.

Jeder Generator hat einen Längswiderstand , der jeweilige 10 Ohm.

Dazu in Reihe (Richtung Masse) ist der Arbeitswiderstand der anderen beiden Generatoren, auch jeweils 10 Ohm.

Der Strom eines Generator fliesst jeweils durch die beiden anderen Widerstande (und durch die jeweilige Quelle (Ri = 0 Ohm) hindurch) zurück zur Quelle.


Kurt

[Kurt]

Ok, dann berechne die Spannungen.

Welche Spannungen?

Kurt

[Kurt]

Ach was? Du kennst deine eigene Schaltung nicht. Es geht um die Offene Verbindung in deiner Zeichnung!

Du meinst was da als neues Spannungssignal rauskommt.

Sind alle Generatoren an hat dieses Signal eine Spannung von 0 V.

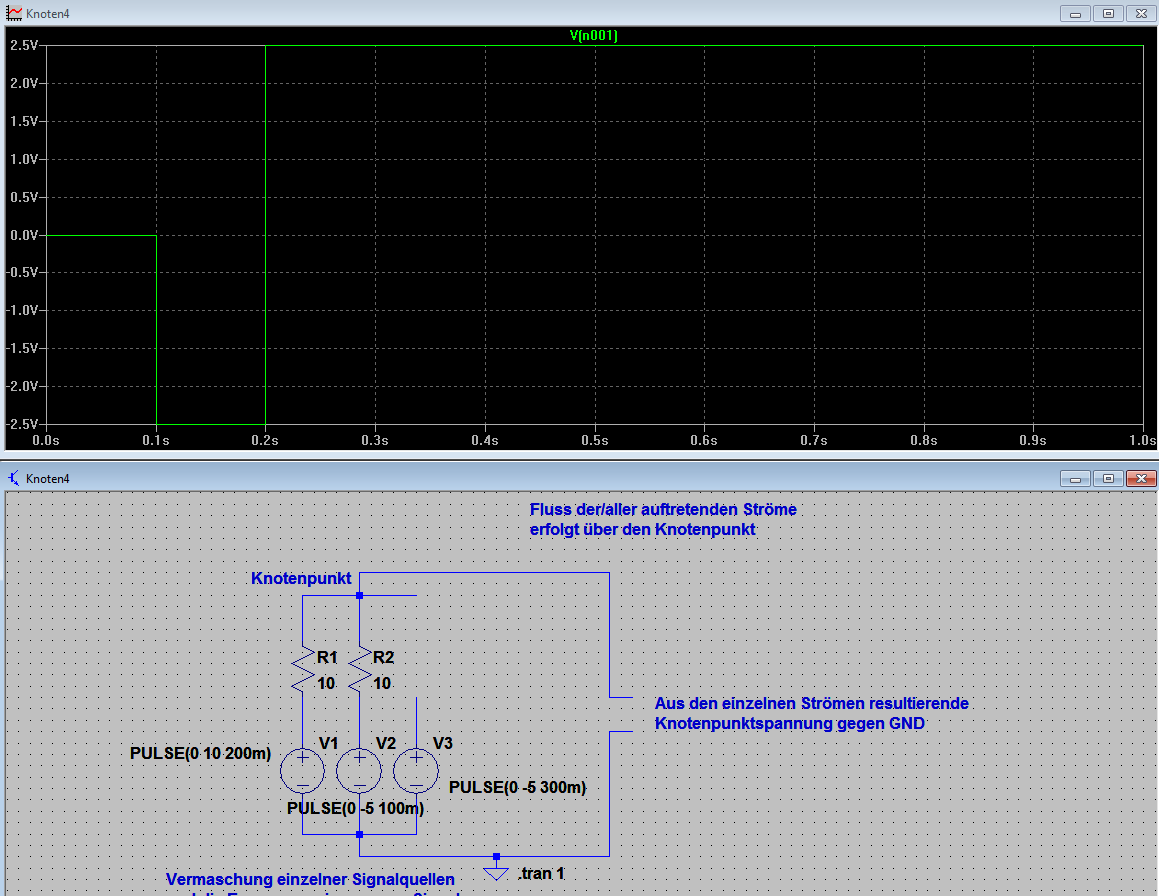

Welche Spannung es hat wenn einer nach dem anderem zugeschaltet wird zeigt der Plot.

Kurt

[Kurt]

Wo ist die Rechnung?

Wenn du nicht durchblickst wie die Schaltung funktioniert dann sags, dann machen wir sie gemeinsam durch.

Kurt

[Kurt]

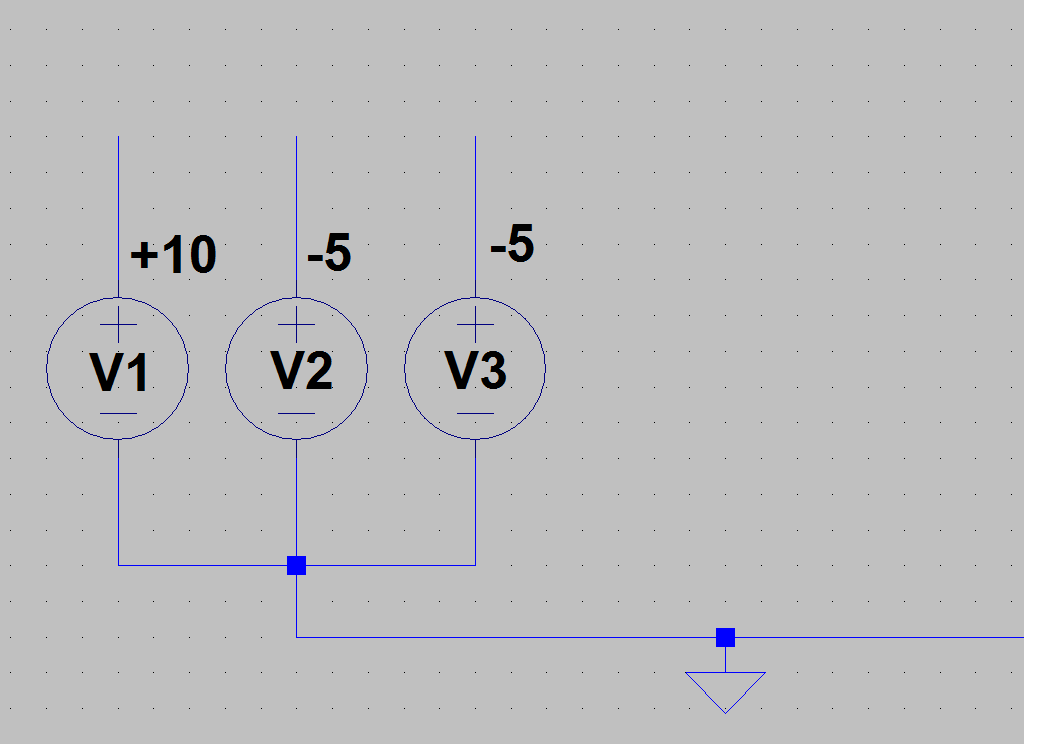

Sieh mal:
Am unteren Knotenponkt werden alle Spannungen auf ein Potential gelegt, vergleichbar, als wenn man den Pluspol einer Batterie mit dem Minuspol von zwei Akkus kurzschließt

Hallo Spacerat, passiert da irgendwas?


.

Kurt

[Kurt]

Nimm R3 weg, was passiert?


Kurt
