AM-Modulation

[Lagrange]

Was ergibt sich wenn man HF und NF einfach addiert?

Ein neues Signal.

Kurt

Unterschied zwischen Modulation und Addition?

[Kurt]

Was ergibt sich wenn man HF und NF einfach addiert?

Ein neues Signal.

Kurt

Unterschied zwischen Modulation und Addition?

Modulation: die Amplitude eines gegebenen Signals verändern.
Ergebnis: in der Amplitude und Schwingunsgsform veränderte Einzelschwingungen.


Addition: zwei oder mehrere Signale vorzeichenbehaftet addieren.
Ergebnis: ein komplett neues Signal.

Kurt

.

[Lagrange]

Ein neues Signal.

Kurt

Unterschied zwischen Modulation und Addition?

Modulation: die Amplitude eines gegebenen Signals verändern.
Ergebnis: in der Amplitude und Schwingunsgsform veränderte Einzelschwingungen.


Addition: zwei oder mehrere Signale vorzeichenbehaftet addieren.
Ergebnis: ein komplett neues Signal.

Kurt

.

Zeigst du Bilder.

[Sciencewoken]

Nochmal: in dieser Schaltung, so wie sie jetzt ist, ist es einzig und allein das Ziel das unterschiedliche Verhalten von zwei Schwingkreisen zu zeigen.

Nun diese Aussage passt ja mal so gar nicht zu

Am Anfang, da ist der Resonanzkörper noch nicht in Aktion, liegt eine hohe Spannung an ihm an.
Innerhalb weniger Schwingzyklen ist er aktiv und kompensiert die über den Widerstand kommende Leistung bis fast auf Null.

Hier bringst du beide Kreise miteinander in Verbindung, sie stehen aber nicht miteinander in Verbindung.

[Kurt]

Zeigst du Bilder.

Modulation:
http://www.bindl-kurt.de/media//DIR_413 ... fffff1.pdf

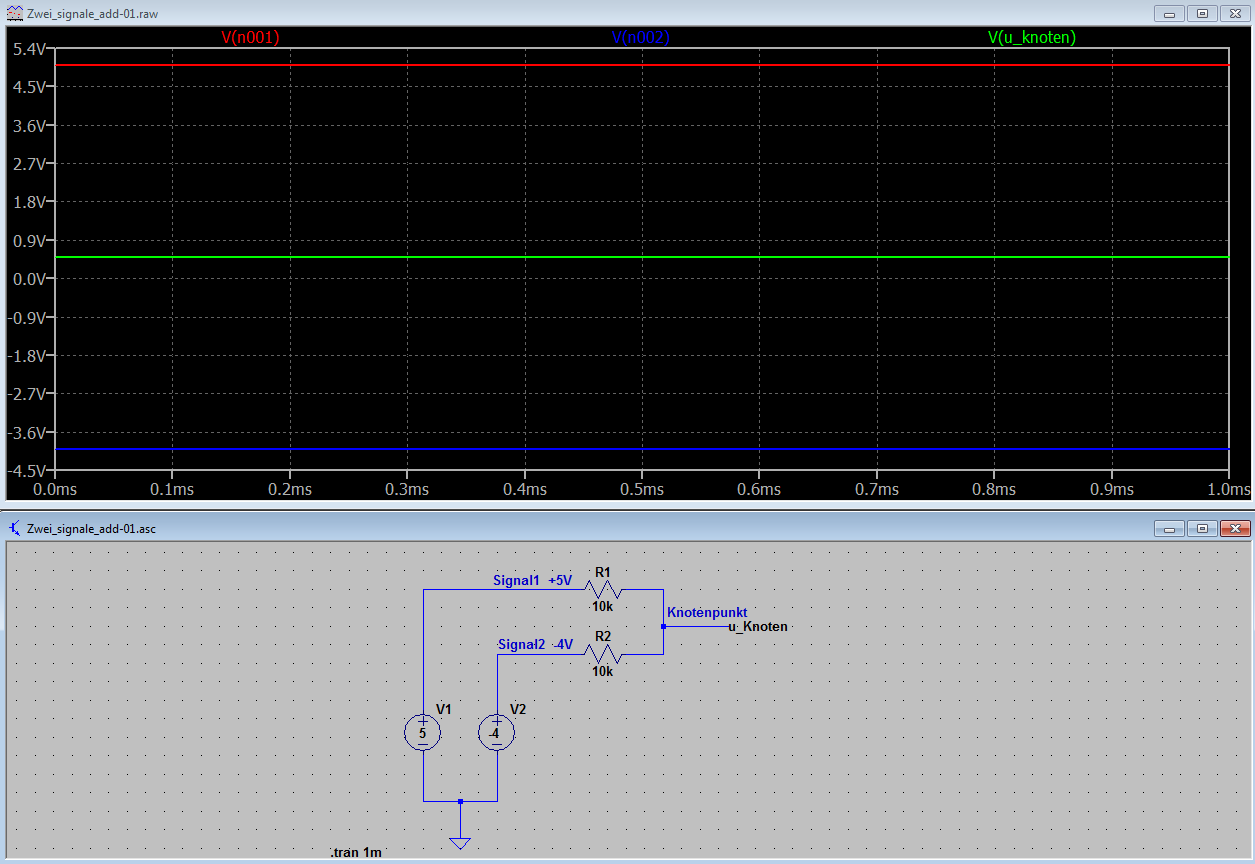

Addition:


Die rote Linie zeigt den Spannungszustand von Signal1
Die blaue Linie zeigt den Spannungszustand von Signal2

Die grüne Linie das Ergebnis der Addition, jeweils über den Zeitbereich von 1 Millisekunde.
Ausgangsspannung = 0.5V

Kurt

.

[Sciencewoken]

Da wird nichts gemischt, da wird moduliert.
Heisst: die Amplitude eines Signals unter Vorgabe eines anderen Singals verändert.

[Lagrange]

Kurt was sind das für Spielchen?

Nimmst du 1 kHz und 100 kHz und 1. addierst du beide Signale 2. machst du eine AM-Modulation.

[Sciencewoken]

Was ergibt sich wenn man HF und NF einfach addiert?

Also bei Yenka fliegen einem die Spannungsquellen um die Ohren, weil es ideale Spannungsquellen ohne inneren Widerstand sind. Man muss also erst einen Widerstand dahinter schalten - niederohmig und für viel Leistung ausgelegt.

[Kurt]

Kurt was sind das für Spielchen?

Nimmst du 1 kHz und 100 kHz und 1. addierst du beide Signale 2. machst du eine AM-Modulation.

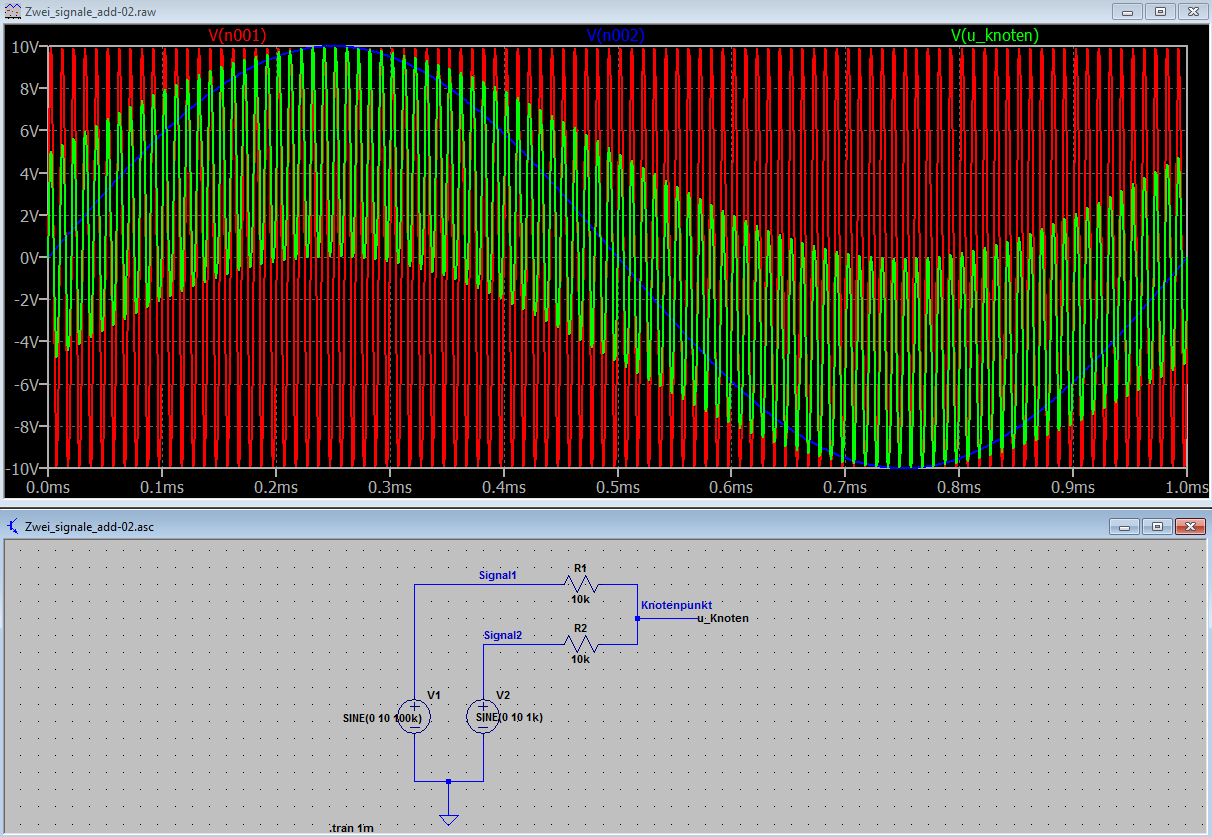

Addition zweier Signale.
Rot: Signal1 mit einer Frequenz von 100 kHz und 10Vss
Blau: Signal2 mit einer Frequenz von 1 kHz und 10Vss

Grün: Ausgangsspannung, alles dargestellt über den Zeitbereich von 1ms

Kurt

.

Die Modulation kommt später.

[Lagrange]

Was ergibt sich wenn man HF und NF einfach addiert?

Also bei Yenka fliegen einem die Spannungsquellen um die Ohren, weil es ideale Spannungsquellen ohne inneren Widerstand sind. Man muss also erst einen Widerstand dahinter schalten - niederohmig und für viel Leistung ausgelegt.
